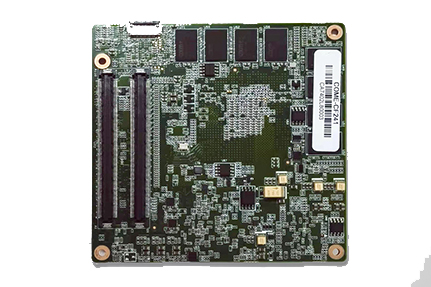

COME-CF241飛騰FT2000/4COMe模塊采用100%全國産方案，模塊均為全國産器件。處理器采用飛騰FT2000四核高性能CPU，芯片組采用兆芯ZX-200橋片，闆載雙通道16GBDDR4 ECC内存，闆載2D顯卡，支持VGA，網絡控制器和電源芯片均采用國産型号，從而實現完全的全國産自主可控。
模塊功能接口和結構符合COM Express compact尺寸(Type6标準，95mmx95mm)标準，集成了豐富的外圍接口和總線，用戶可以快速的搭建飛騰FT-2000/4處理器的國産化平台。模塊通過COME TYPE 6連接器引出4路SATA、2路千兆網絡、4路USB3.0 4路USB2.0 3路CAN以及多路PCIE。
特點
高集成度，COM Express® compact 尺寸(Type6 标準，95mm×95mm)；
預裝麒麟操作系統飛騰桌面版（試用版）；
飛騰 FT-2000/4 四核處理器，主頻 2.6GHz（工業級版本主頻為 2.2GHz）；
闆載 DDR4 内存，16GB；
引出 4 路 SATA 3.0 接口，傳輸速率 6Gbps，兼容SATA 2.0/ 3Gbps 和 SATA 1.0/ 2.6Gbps 傳輸；
闆載 2D 顯卡，支持 VGA 顯示；
豐富的 PCIe 接口，支持 PCIe3.0 X16、PCIe3.0 X8、PCIe3.0 X4、PCIe2.0 X4、PCIe2.0 X1 等接口配置，最大可提供 9 Port 30Lane 的 PCIe 接口；
豐富的 USB 接口，支持 4 路 USB 2.0 和 4 路 USB 3.0；
雙網絡接口，支持 2 路 10/100/1000M 自适應網絡；
3x CAN 接口，支持 3路 CAN-bus 2.0 接口；
1 路 HDA 接口；
序号 | 項目 | 内容 |
1 | 符合規格 | COM Express Type6 Rev2.0 compact(部分信号定義非标) |
2 | 尺寸大小 | 95*95*8mm(長*寬*高) 包含COME連接器高度，不包含散熱器高度 |
3 | CPU | FT-2000/4，四核@2.6GHz（工業級版本為四核@2.2GHz） |
4 | 内存 | 闆載16GByte 内存顆粒 |
5 | 橋片 | ZX200（占用1組CPU PCIE X4） |
6 | 網絡 | 闆載 2 個國産千兆以太網控制器（飛騰 CPU 引出） |
7 | GPU | SM768（占用1組CPU PCIE X1） |
8 | 硬盤接口 | 4路SATA3，6Gb/s |
9 | 操作系統 | 預裝銀河麒麟操作系統 預裝定制版Linux 操作系統可選 |
10 | PCIE接口 | 3路PCIE3.0 X8---- cpu引出（2組可以配置PCIE X16） 1路PCIE3.0 X1---- cpu引出 1路PCIE2.0 X4-----ZX200引出 1路PCIE2.0 X1-----ZX200引出 |
11 | PCIE CLK | 支持1路PCIE 100M時鍾 |
12 | USB接口 | 4路USB3.0 8路USB2.0（4路集成在USB3.0中，剩餘4路獨立USB2接口） |
13 | 串口 | 4路3線制TTL串口（串口1為調試串口） |
14 | CAN接口 | 支持3路CAN-BUS 2.0接口，TTL電平 |
15 | 顯示 | 支持1路VGA |
16 | HDA總線 | 1路HDA聲卡 |
17 | LPC | 不支持 |
18 | I2C | 1路标準I2C接口 |
19 | SMBUS | 1路SMBUS接口 |
20 | SPI | 1路SPI接口（通過BIOS_DIS0/1#電平狀态決定由主闆還是底闆啓動） |
21 | GPIO | 4路GPO 4路GPI |
22 | RTC | 1路RTC |
23 | Watch Dog | 1路看門狗，需要用戶載闆和主闆軟件配合 |
24 | 電源 | 支持12V AT模式上電 |
25 | 功耗 | 主闆功耗待定； |
26 | 工作溫度 | -20℃～55℃；5%～90% RH(商溫) |
27 | 存儲溫度 | -40℃～80℃；5%～90% RH； |
28 | 國産化率 | 100% |

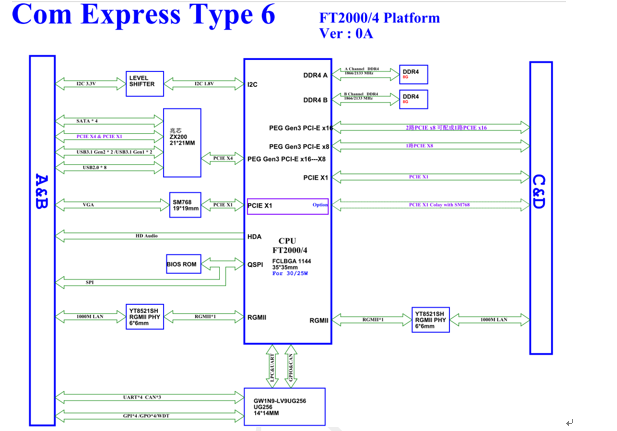

主控器系統結構框圖
