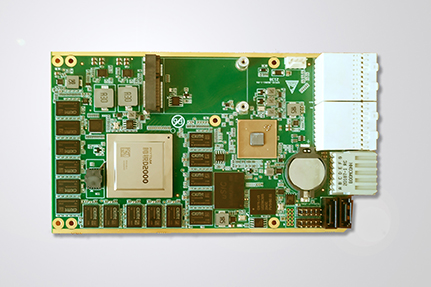

CPCIE-3D281主闆，尺寸為160mm *100mm，闆厚2mm。采用标準3U CPEX尺寸，闆内采用飛騰D2000/8高性能8核處理器和國産ZX200橋片，闆載32GB DDR4内存，64GB闆貼SSD固态存儲。
主闆通過CPCIE連接器引出豐富的外圍接口，包括1路PCIE X16（可拆分為2路X8）、1路PCIE X8、1路PCIE 2.0 X4（可以配置成2個X2和4個X1）、3路PCIE X1 、1路TTL電平UART、2路USB2.0接口。
CPCIE-3D281主闆具有安全性高，可靠性高、抗振動沖擊能力強等特點，可應用于國防軍工、航空航天、網絡安全、能源等控制領域。
特點
飛騰D2000/8八核高性能處理器
32GB DDR4内存顆粒
CPU狀态監測及信息上報
豐富的PCIE接口
穩定性好、可靠性高
國産化率100%
處理器 | 國産飛騰D2000/8 八核處理器，主頻2.3GHz 國産飛騰D2000/8 八核處理器工業級，主頻2.0GHz 國産飛騰FT2000/4 四核處理器，主頻2.6GHz 國産飛騰FT2000/4 四核處理器工業級，主頻2.2GHz |
内存 | 32GB DDR4闆貼顆粒 |
闆載存儲 | 闆貼64GB SSD 1路mSATA擴展插槽和2路SATA接口 |
PCH | ZX-200橋芯片 |
PCIE | 1路PCIE X16 可配置成2路X8； 1路PCIE X8； 1路PCIE 2.0 X4 可配置成2個X2或4個X1； 3路PCIE X1 |
存儲接口 | 闆載SSD 64GB； 預留1路MSATA; 支持2路SATA 7PIN擴展端口 |
GPIO | 可支持10路GPIO |
供電 | 直流12V輸入 |
功耗 | ≤25w |
串口 | 闆内預留調試串口（插針），後出TTL電平調試串口。 |
操作系統 | 銀河麒麟 Linux操作系統 |
國産化率 | 100% |
結構尺寸 | 160mm*100mm |
溫度範圍 | 工作溫度: 0℃～+55℃；（擴展溫度：-40℃ ～ +70℃） 存儲溫度: -55℃～+85℃ |

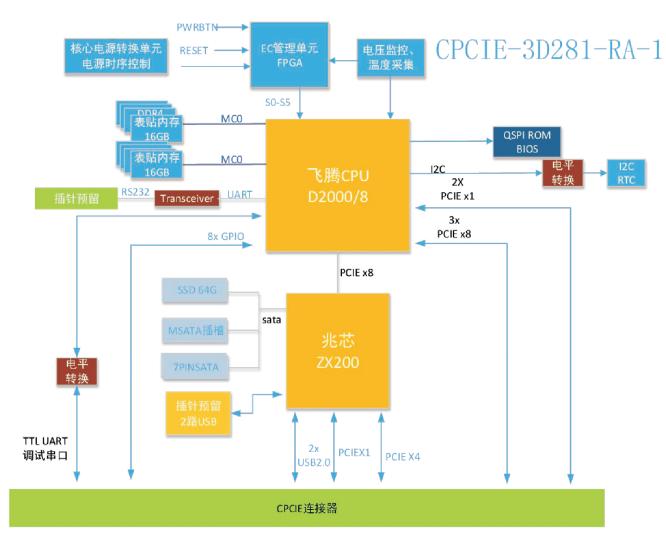

主控器系統結構框圖
