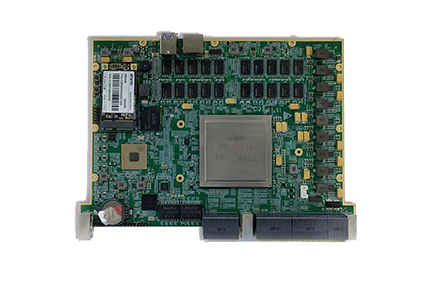

VPX-6F264主闆，尺寸為233.35mm*160mm，闆厚2.5 mm。采用标準6U VPX尺寸，闆内采用飛騰FT2000+高性能64核處理器和國産ZX200橋片，闆載32GB DDR4内存，64GB闆貼SSD固态存儲，可拓展MSATA槽位一個。
主闆通過标準VPX連接器引出豐富的外圍接口，包括2組x8 PCIE3.0總線，1組x1 PCIE3.0總線，1組x1 PCIE2.0總線，2路SATA，4路千兆網絡、3路USB3.0、2路USB2.0、3路串口、多個GPIO等接口。
VPX-6F264主闆具有安全性高，可靠性高、抗振動沖擊能力強等特點，可應用于國防軍工、航空航天、網絡安全、能源等控制領域。
特點
高集成度，VPX 6U 尺寸(233.35mm*160mm)；
預裝麒麟操作系統飛騰桌面版（試用版）；
飛騰FT2000+ 64核處理器，主頻2.2GHz；
PCH芯片為兆芯ZX-200芯片組；
闆載雙通道DDR4 内存，32GB；
闆載 1 個64G BGA SATA SSD，預留1個MSATA；
VPX連接器後出:
2x PCIE3.0 x8（飛騰）
1x PCIE3.0 x1（飛騰）
1x PCIE2.0 x4 （ZX200）
2x SATA（ZX200）
3x USB3.0（ZX200）
6x GPIO
3x RS232
2x I2C
闆内前面闆2路USB3.0，1路RS232調試串口
闆載RTC，看門狗，風扇4線插座1個
全國産化
工作溫度：0℃～+45℃：
存儲溫度： -55℃～+85℃
處理器 | 國産飛騰FT2000+ 64核處理器标準版，主頻2.2GHz |
内存 | 闆載國産32GB DDR4 内存顆粒 ≥2133MHz |
闆載存儲 | 闆貼64GB SSD 1路mSATA擴展插槽 |
芯片組 | ZX-200橋芯片 |
網絡控制器 | 網訊WX1860 |
前面闆接口 | 2路 USB3.0兼容USB2.0 1路 RS232調試串口 |
PCIE--後出 | 2路 PCIE3.0 x8 - 飛騰CPU 1路 PCIE3.0 x1 - 飛騰CPU 1路PCIE 2.0 X4 可配置成2個X2或4個X1；- ZX200橋片 1路PCIE 2.0 X1 - ZX200橋片 |
存儲接口 | 闆載SSD 64GB； 同時預留1路MSATA; |
網絡接口-後出 | 後拓展4路千兆以太網絡 |
USB接口-後出 | 後拓展3x USB3.0 |
UART接口-後出 | 後拓展3x RS232 |
GPIO-後出 | 可支持6路GPIO 3路LED用于系統燈指示 |
供電 | 标準VPX 12V輸入 |
功耗 | ≤100W |
BIOS | UEFI，支持U-BOOT、國産固件 |
操作系統 | 銀河麒麟 Linux操作系統 |
國産化率 | 100% |
結構尺寸 | 233.35mm*160mm |
溫度範圍 | 工作環境: 0℃～45℃；5%～90% RH(商溫)； 存儲環境: -50℃～65℃；5%～90% RH； |

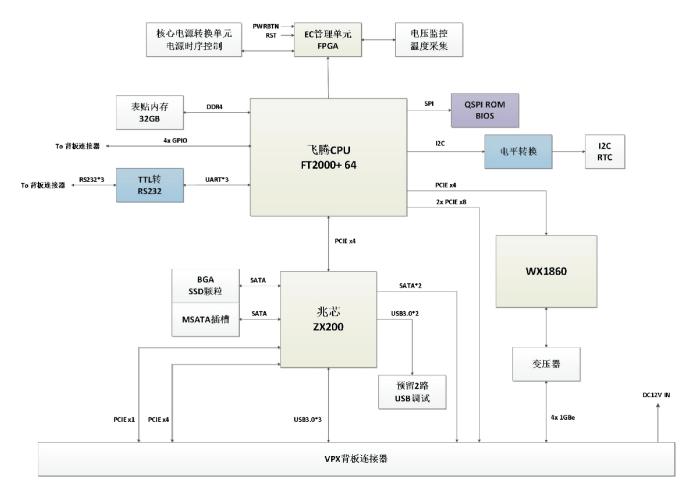

主控器系統結構框圖
