CPB0089闆卡是以飛騰E2000Q處理器為核心的3U VPX計算機主闆，飛騰E2000Q集成集成2個FTC664核和2個FTC310核；模塊功耗低，結構緊湊，具有豐富的外圍接口和總線，使用戶可以快速的搭建基于飛騰的國産化嵌入式系統平台。
該主闆采用小型的模塊化設計，采用插入式接觸連接器，闆卡整體無風扇設計，螺釘加固安裝，具有高抗振動、抗沖擊特性。闆卡功耗低、可靠性高，控制、通信功能卓越，可應用于通信、交通、石油石化、工控等控制領域。
特點
l 飛騰E2000Q 四核處理器
l 100%國産化
l 接口豐富，支持多種高速及低速通訊接口
l 低功耗，高性能
l 抗振動沖擊能力強，可靠性高
l VITA46 3U4HP 加固型
軟件支持
l 國産操作系統：銀河麒麟
l 國産數據庫：達夢7.6等
l 國産辦公軟件：WPS等
l 支持QT 5.12.8集成開發環境
l 電信通訊
l 軌道交通
l 工業現場
l 測試系統
CPU | 飛騰E2000Q的四核處理器 |
内存 | 8GB LPDDR4 |
存儲 | 128M-bit SPI Flash 32GB eMMC（選配） 128GB mSATA |
外圍接口 | 2x 100/1000Mbps 以太網口 3x UART串口(1路RS232調試端口，2路RS422數據端口) 1x PCIe 3.0 x4 接口(可配置4x PCIe 3.0 x1 接口) 2x CAN接口 4x USB2.0接口 1x I2C接口(LVTTL電平) 16x GPIO（LVTTL電平，可擴展CAN,串口） 1x DP顯示 音頻輸入輸出 |
其它 | 溫度傳感器；RTC時鍾；看門狗 |
功耗 | 12W (MAX) |
濕度 | 工作：10% ～ 90% 貯存：5% ～ 95% |
溫度 | 工作：分為A、B、C三檔，詳見訂貨信息 存儲：-55℃ ～ +85℃ |
沖擊 | 20G |
振動 | 5Hz～500Hz随機 |
尺寸 | 160 mm x 100 mm |
訂貨信息
CPB0089 | - | E2 | - | 18 | 08 | - | S128 | C |
計算機模塊 | 處理器型号： E2:E2000Q | 主頻： 18:（FTC664核主頻1.8GHz，FTC310核主頻+1.5GHz） | 内存： 08:8GB | mSATA存儲容量： S128:128GB S256:256GB S512:512GB | 溫度等級說明： A: 0℃ ～ +50℃ B:-20℃ ～ +60℃ C:-40℃ ～ +70℃ | |||
注：部分GPIO可配置為CAN、串口等接口，請根據情況具體說明 | ||||||||

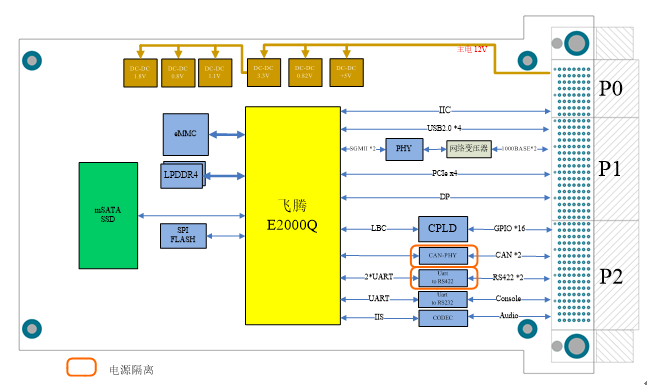

系統功能框圖
