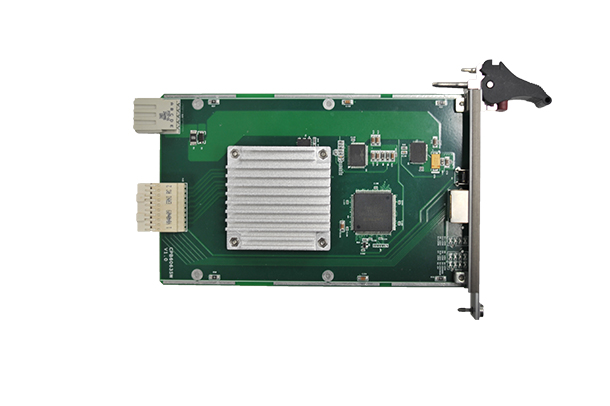

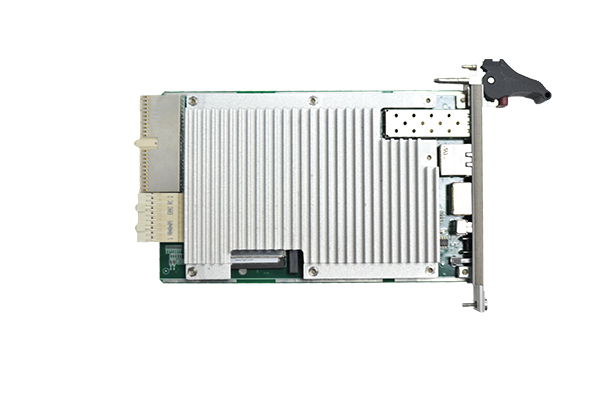

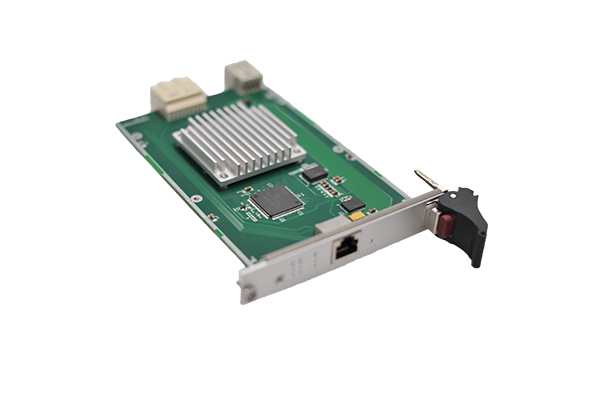

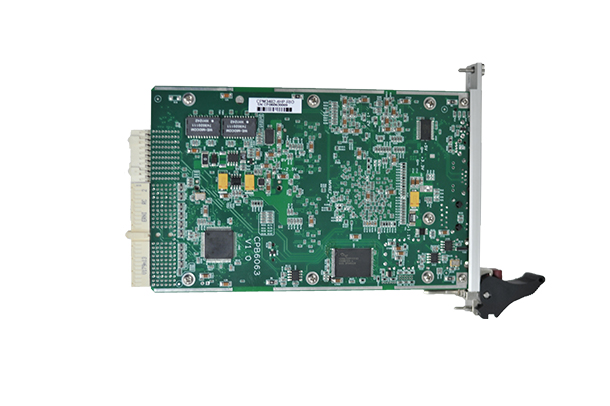

CPB6063 RapidIO網絡處理控制器以Freescale的MPC8548處理器為核心，處理器采用PowerQUICC III e500内核，400MHz CCB總線，表貼64bit數據寬的DDR2-SDRAM内存。該産品可與其他MPC8548闆卡通過RapidIO Switch進行高速通信，有良好的網絡适應性。産品采用SMT表面貼裝工藝設計，外加防鏽散熱鋁合金冷闆，整體結構緊湊，抗振動沖擊強。該模塊計算性能強、功耗低、可靠性高，控制通信功能卓越，可應用于通信路由、軌道交通等控制領域。
特點
Freescale的MPC8548處理器
3x 10/100/1000Mbps以太網接口
SFP光纖網絡接口
具有RapidIO(x1)總線接口
網絡與Rapidio數據内部高速轉發特點
散熱性好，抗振動沖擊強
軟件支持
Linux2.6.34
通信路由
軌道交通
石油石化
CPU | Freescale MPC8548 PowerQUICC III，1.33GHz |
外部總線 | 32bit/33MHz PCI總線 |
内存 | 1GB DDR2 SDRAM |
存儲 | 64 MB NOR Flash 闆載CF卡 |
外圍接口 | 2 x UART（RS232電平），三線制 3x 10/100/1000Mbps以太網接口 1x 100/1000Mbps SFP光纖網絡接口 1x PCIe（x1）總線 1x RapidIO(x1)總線接口 2x USB2.0接口 2x 通用GPO輸出，2x GPI輸入 |
其它 | 溫度檢測，RTC實時時鍾，看門狗 |
功耗 | 典型功耗： 15W@5V |
濕度 | 工作：10% ～ 90% 存儲：5% ～ 95% |
溫度 | 工作：分為A、B、C三檔可選，詳見訂貨信息 存儲：-55℃ ～ +85℃ |
沖擊 | 20G |
振動 | 5Hz-500Hz随機 |
尺寸 | 100mm×160mm×20.32mm |
訂貨信息
6063-8548-1310x | MPC8548，1.3GHz；1G -DDR2 |
x | A:0℃～+50℃ B:-25℃～+60℃ C:-40℃～+70℃ |

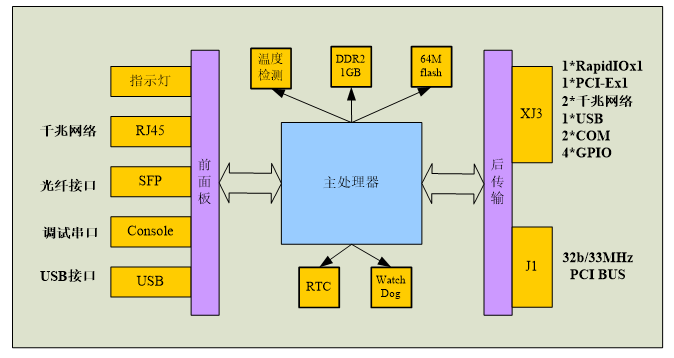

系統功能框圖
