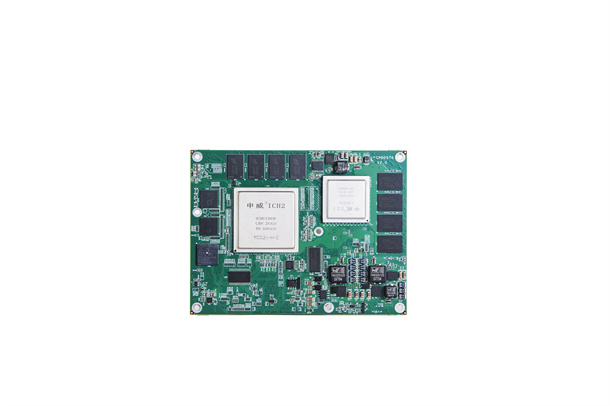

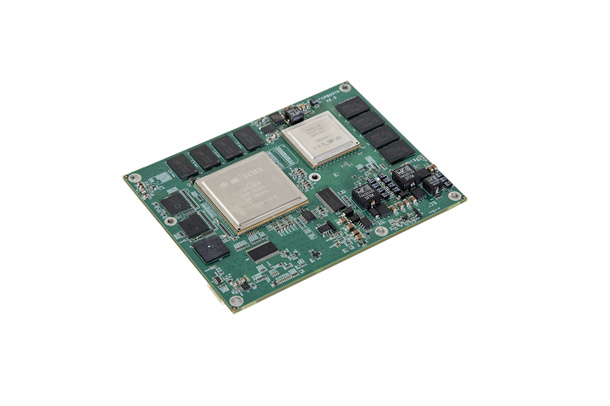

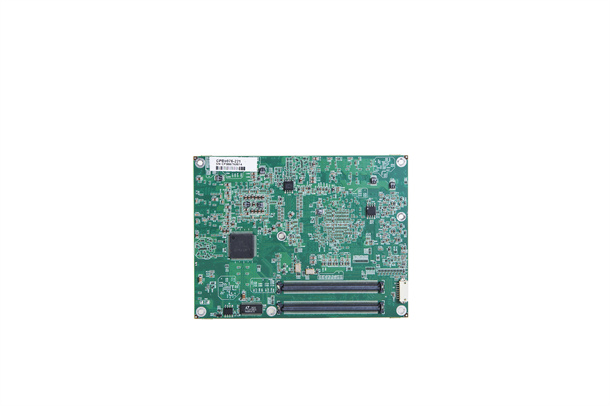

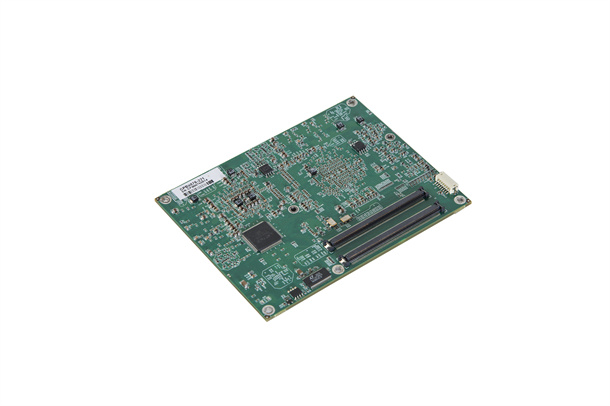

CPB0076是一款以國産申威421M四核處理器/申威221雙核處理器為核心，高可靠性和高效能的COM Express模塊化計算機，兼容PICMG(PCI Industrial Computer Manufacture`s) COM Express Type 6型規範，集成多種接口和總線，支持可信安全接口，信息安全系數高。
該模塊具有尺寸緊湊、性能高、接口功能多、互換性良好等優點，在産品開發過程中具有相當的靈活性。可應用于軌道交通、網絡安全、電力系統、能源等控制領域。
特點
基于國産申威處理器，主頻1.6G（HP）或1.4G（LP）
兼容PICMG COM Express Type 6型規範
表貼4GB DDR3 1600内存
國産化率高達90%
支持可信接口
軟、硬件自主可控
供貨周期短，生命周期長
抗震動、沖擊能力強，可靠性高，穩定性好
軟件支持
中标麒麟
深度LINUX
軌道交通
電力系統
網絡安全
能源控制
CPU | 申威421M四核處理器，主頻1.6G（HP）或1.4G（LP） 申威221雙核處理器，主頻1.6G（HP）或1.4G（LP） |
内存 | 表貼4GB DDR3-1600内存 |
顯存 | 表貼2GB DDR3-1333顯存 |
顯示 | 1x VGA，1x DVI，1x LVDS(單通道18bit) |
外部總線 | 2x PCI Express(x4)，2x PCI Express(x1), 1x LPC總線 1x SMBUS總線 1x IIC 總線 |
外圍接口 | 2x 10/100/1000Mbps 以太網口 1x AC’97 Audio 3x SATA3.0 4x USB3.0 ，2x USB2.0 1x UART 三線制 LATTL電平 4x GPI，4x GPO 3.3V電平 |
其它 | RTC時鍾，Watchdog，溫度傳感器，網絡喚醒 ，風扇轉速控制和檢測，支持AT/ATX模式 |
功耗 | 典型功耗：48W@12V（典型值，1.6GHz主頻） |
濕度 | 工作：10% ～ 90% 無凝結 非工作：10% ～ 90% |
溫度 | 工作：分為A、B、C三檔，詳見訂貨信息 存儲：-50℃ ～ +85℃ |
沖擊 | 20G |
振動 | 5Hz～500Hz随機 |
尺寸 | 95mm x 125mm x 10.9mm（不含散熱器） |
訂貨信息
0076-S421M-1640X 0076-S221-1640X | SW421M,4G DDR3 SW221,4G DDR3 |
X | A:0℃～+50℃ B:-25℃～+60℃ C:-40℃～+70℃ |

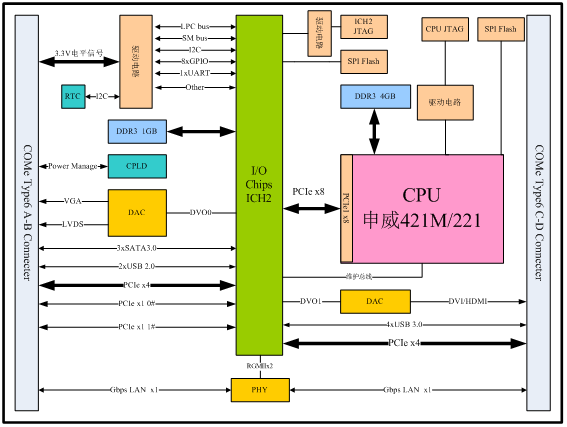

産品功能框圖
